Описание
ОРЛС «Репейник-К» предназначена для обнаружения и сопровождения БпЛА в секторе сканирования 360 градусов, на расстоянии до 15 км, высоте до 5 км и скорости до 200 км/ч на стационарных объектах, включая объекты критической инфраструктуры с выдачей целеуказаний средствам подавления и поражения.
Защита предприятий и объектов критической инфраструктуры от беспилотных летающих аппаратов (БпЛА) включает меры по обнаружению (мониторингу) воздушной обстановки и противодействию выявленным БпЛА. Противодействие обнаруженным БпЛА осуществляется средствами подавления (радиоэлектронная борьба – РЭБ) и/или поражения (ракетные и стрелковые системы) по целеуказаниям от средства обнаружения. Соответственно корпоративным заказчикам доступны средства подавления (РЭБ).

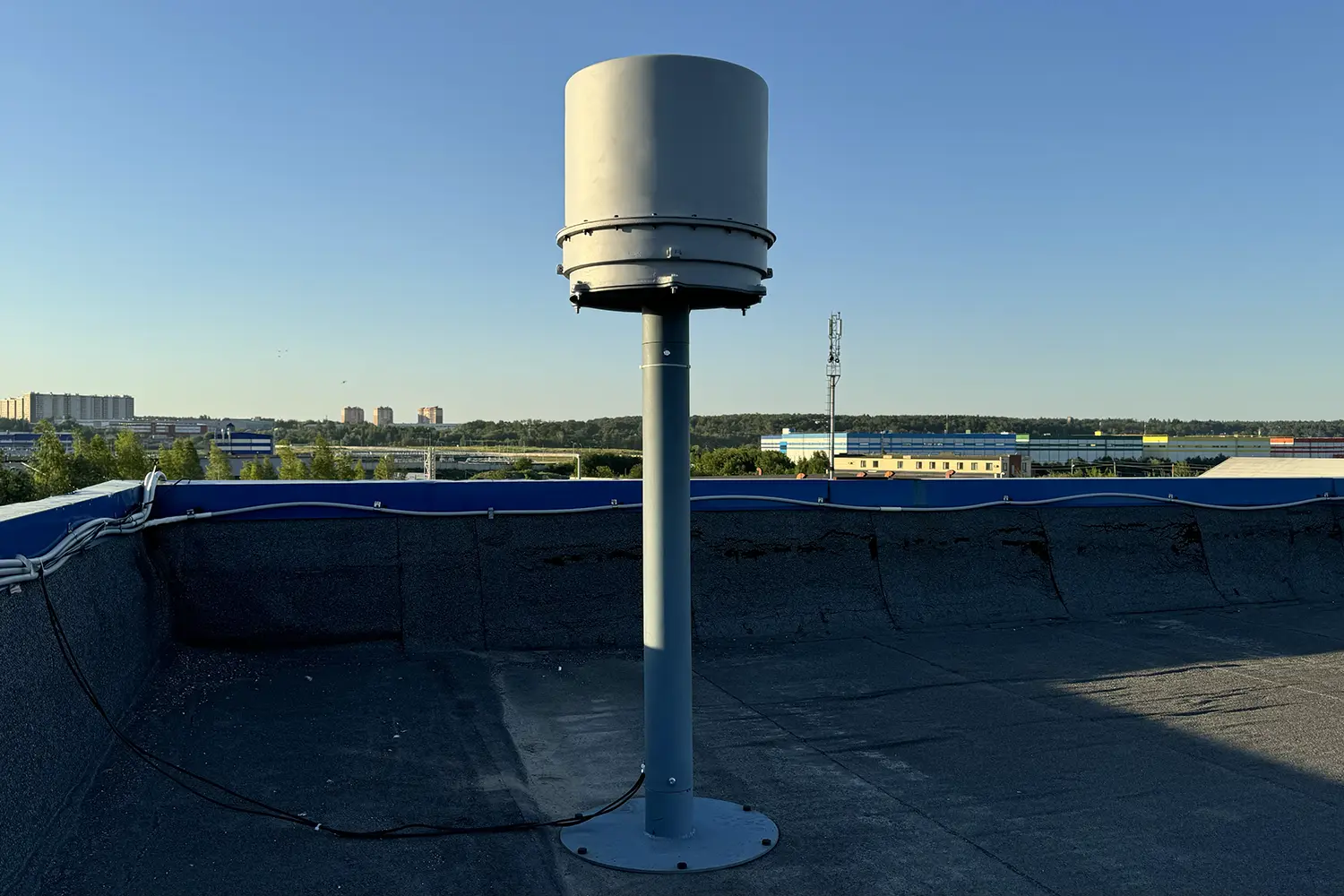

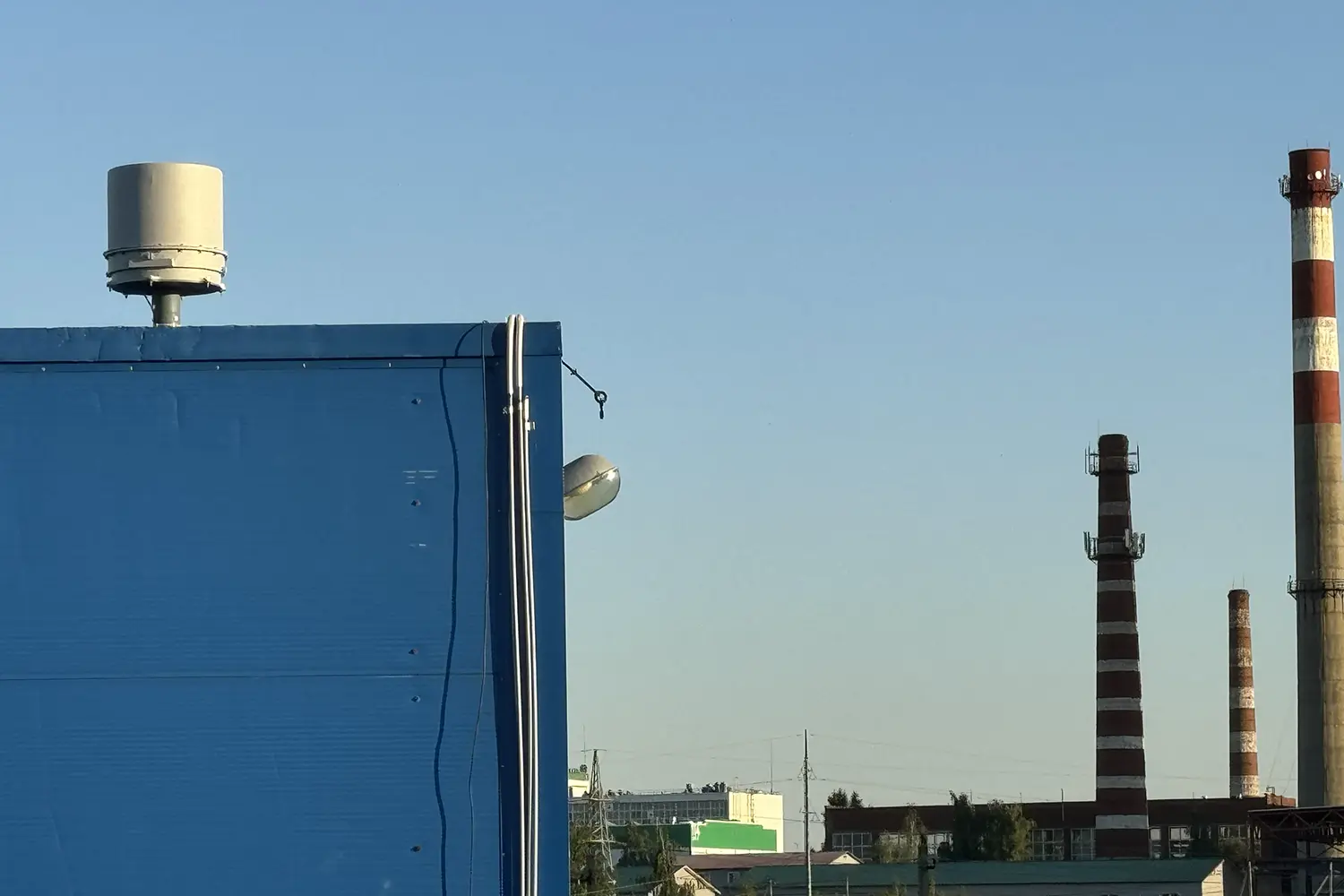

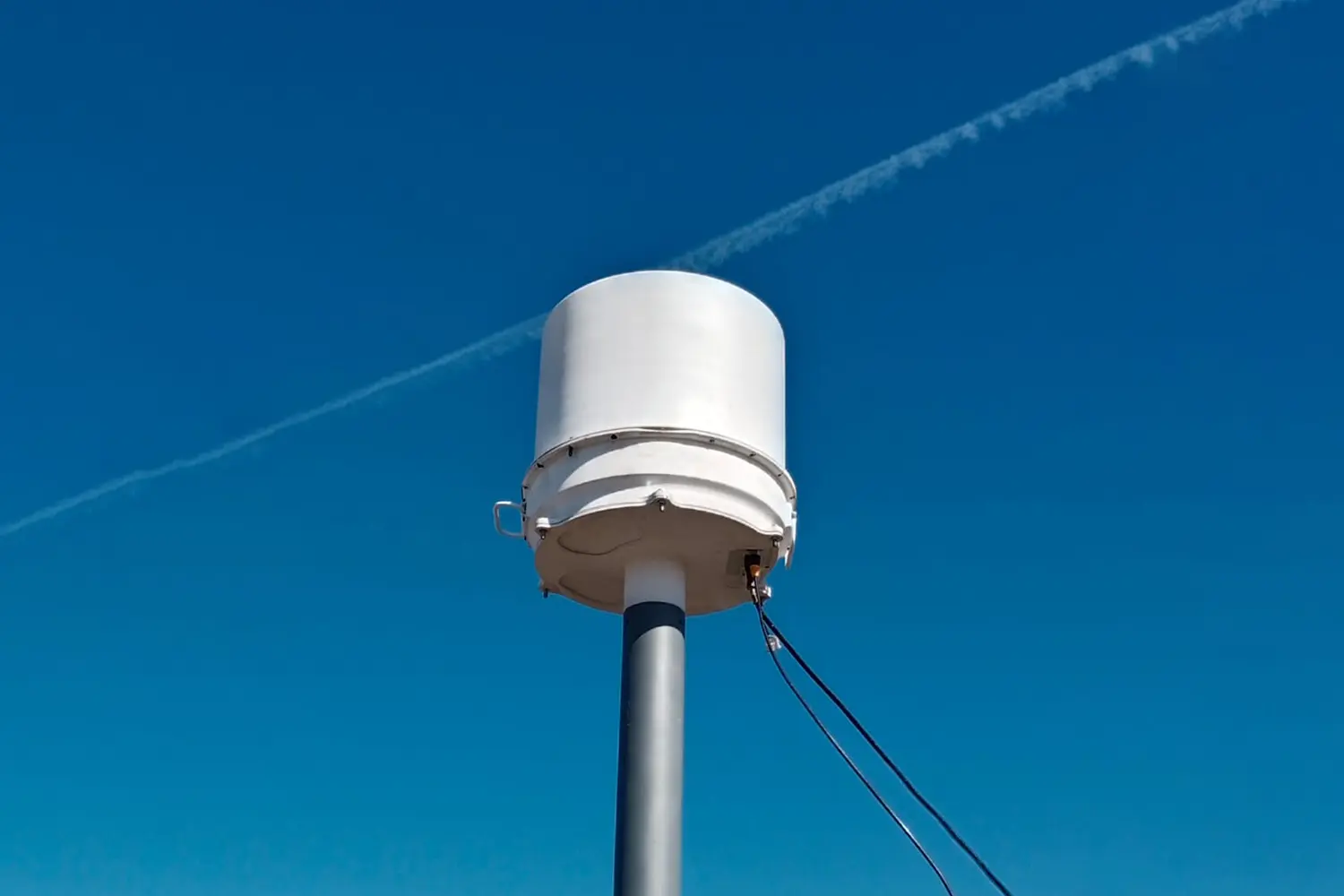

Поворотная часть ОРЛС «Репейник-К» закрыта кожухом купольного типа для исключения воздействия всеми типами осадков, а при изготовлении корпуса станции применены аддитивные технологии и композитные материалы, что существенно снизило вес и понизило требования к местам установки, включая ветровые характеристики несущих мачт. Адаптированные алгоритмы обмена данными и выдачи целеуказаний через интерфейс обмена данными Ethernet, позволяют задействовать уже развернутую на объекте ИТ-инфраструктуру локально-вычислительной сети для передачи целеуказаний средствам подавления. Одновременное сопровождение до 256 целей, позволяет станции выдавать целеуказания и одновременно оператору задействовать различные средства РЭБ, включая уже зарекомендовавшие себя турели РЭБ «П-Макс-7» и стационарные масштабируемые блоки РЭБ «П-Макс».
Использование частотно-модулированного сигнала позволяет обнаруживать неподвижные цели (зависшие БпЛА). Узкий луч сканирования обеспечивает скрытность работы станции от средств радиоэлектронной разведки (РЭР) и снижает риски поражения противорадиолокационными ракетами.

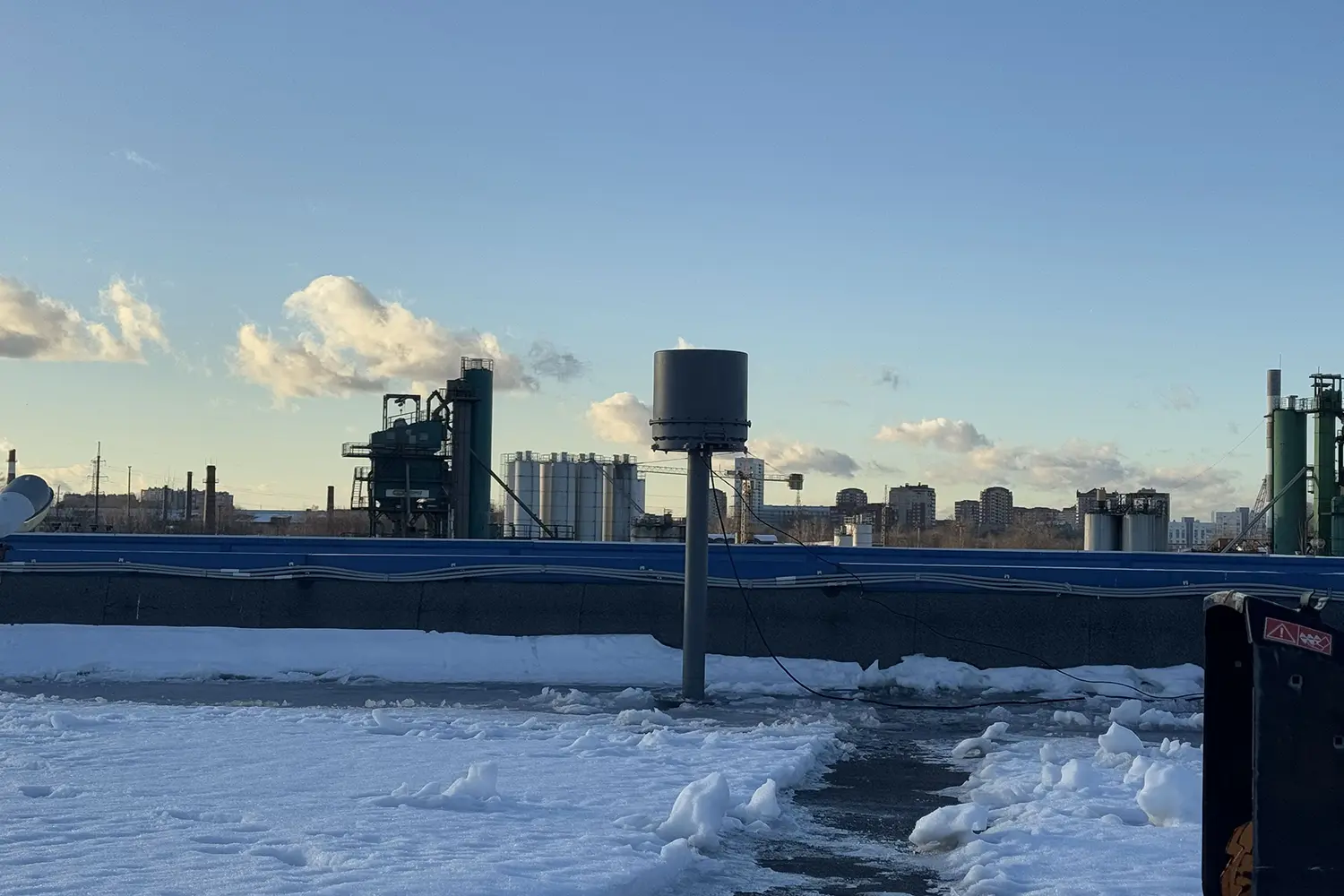

Конструкция разработана с учетом применения в различных широтах и погодных условиях, в том числе морских прибрежных районах. Конструктив дополнительно предусматривает стационарное, всепогодное и круглогодичное применение на охраняемых объектах.
Конструкция разработана с учетом применения в различных широтах и погодных условиях, в том числе морских прибрежных районах, а возможность регулировки угла места позволяет повысить эффективность применения в различных складках местности. Элементы станции могут быть окрашены разными видами камуфляжа, включая применение покрытий с ИК-ремиссией. Конструктив дополнительно предусматривает стационарное, всепогодное и круглогодичное применение на охраняемых объектах.
Типы обнаруживаемых целей:
- беспилотные летательные аппараты (БпЛА), включая неподвижные
- любые заданные цели, включая людей и транспортные средства
Перспективные схемотехнические решения с использованием современной элементной базы и программная реализация алгоритмов цифровой обработки сигналов существенно снизили энергопотребление и габариты станции, одновременно увеличив ее эффективность.
| Тип цели | ЭПР, кв.м | Обнаружение, м |
|---|---|---|
| Малые БпЛА (самодельные дроны-камикадзе, DJI Mavic) | 0,01 | 2 000 |
| Средние БпЛА (DJI Matrice 300 RTK) | 0,1 | 2 700 |
| Крупные БпЛА (тип Крыло) | 1 | 3 500 |
| Объекты с ЭПР 10 кв.м | 10 | 15 000 |
Интерфейс
Сопровождение и анализ до 256 целей осуществляется в современном графическом интерфейсе, созданном по UI/UX-методологии, с возможностью подключения топографических карт местности для интуитивного ориентирования и возможностью предварительной загрузки необходимых квадратов местности. Хранение архива траекторий движения объектов позволяет анализировать и выявлять системности для повышения эффективности противодействия. Программное обеспечение является кроссплатформенным и поддерживает различные операционные системы и платформы.
Интеграция
Комплекс свободно интегрируется с системами мониторинга воздушной обстановки, а также комплексами подавления и поражения посредством выдачи данных об обнаруженных БпЛА.
Данные траекторной обработки радиолокационного сигнала (целеуказания) могут применяться в ситуационных центрах обработки оперативной информации, комплексах технических систем охраны и противодействия несанкционированному проникновению в охраняемые зоны, а также автоматизированных и ручных средствах радиоэлектронной борьбы (РЭБ), включая командные планшеты. Предусмотрена возможность объединения станций и модулей подавления (РЭБ) в единую систему мониторинга и противодействия БпЛА с выдачей консолидированной информацией. Для гражданского охранного сектора применяемый частотный диапазон 9,2 – 9,5 ГГц не требует специальных разрешений надзорных ведомств, т.к. уровень ЭМИ соответствует СанПиН.
| Наименование параметра | Величина |
|---|---|
| Инструментальная дальность обнаружения, км | 15 |
| Количество одновременно сопровождаемых целей | 256 |
| Частотный диапазон, ГГц | X (9,2 – 9,5) |
| Зона обзора по азимуту, град | 360 |
| Угол места, град | 20 |
| Диапазон регулировки установки угла места с шагом 10 градусов, град | 0 – 40 |
| Темп полного обзора по азимуту, с | 2,5 |
| Разрешающая способность по дальности, м | 2,5 |
| Разрешающая способность по азимуту, градусов | 1,2 |
| Несущая частота/рабочая длина волны, ГГц | 9,455 |
| Ширина диаграммы направленности, градусов | 3 |
| Тип используемой системы координат для выдачи целеуказания | Полярная |
| Состав выдаваемой информации при выдаче целеуказания | Азимут, расчетная высота, расстояние до объекта |
| Мощность радиопередатчика, Вт | 2 |
| Длительность импульса, мс | 1 |
| Ширина диаграммы направленности антенны на уровне -3 дБ в горизонтальной / вертикальной плоскостях, градусов | 5 / 30 |
| Коэффициент усиления антенны, дБ | 21 |
| Диапазон рабочих температур, градусов Цельсия | от -40 до +50 |
| Автономная работа от одного источника питания, часов | 8 |
| Обмен данными, выдача формуляров целей и целеуказаний | Ethernet (RJ-45) |
| Возможность объединения в единую сеть нескольких станций | Да |
| Интеграция с системами подавления (РЭБ) | Да |
| Излучаемая мощность, Вт | 2 |
| Потребляемая мощность, Вт | 65 |
| Напряжение питания, В | ~220 |
| Габаритные размеры (Д×Ш×В), м | 0,48×0,5×0,5 |
| Масса изделия, кг | 12 |
Противодействие БпЛА
Для подавления обнаруженных БпЛА РЛС серии «Репейник» дополнительно комплектуется турелями РЭБ «П-Макс-АТ» с наведением по целеуказаниям от РЛС и стационарными масштабируемыми блоками РЭБ «П-Макс». Станция позволяет выдавать целеуказания на уже имеющиеся средства подавления и поражения, объединяя их для системного противодействия БпЛА.
