Описание

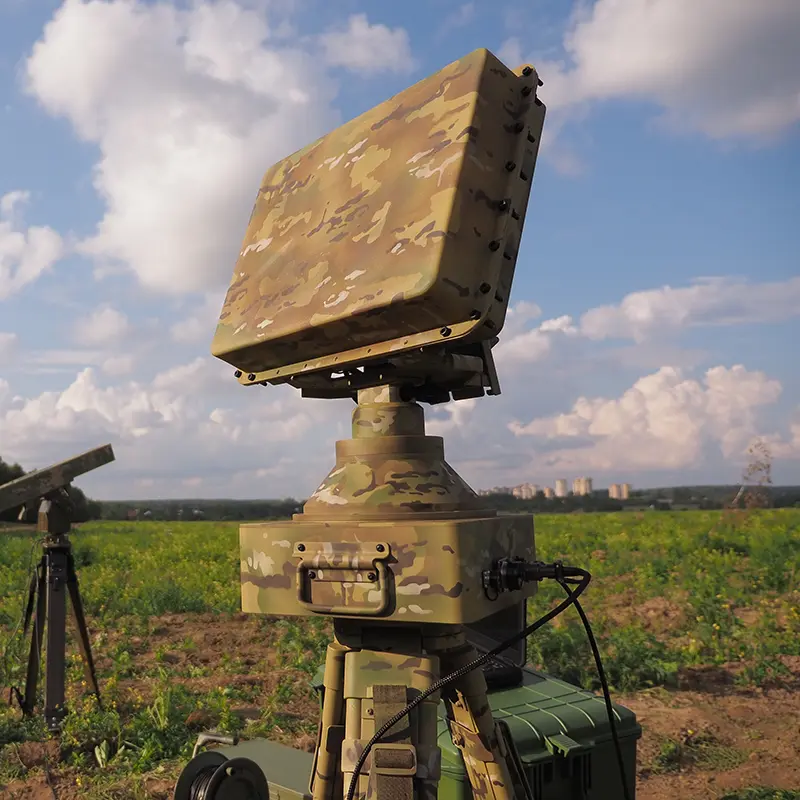

НРЛС «Репейник» предназначена для обнаружения и сопровождения БпЛА в секторе сканирования 360 градусов, на расстоянии до 15 км, высоте до 5 км и скорости до 200 км/ч.
Компактные размеры и модульное разделение на два блока 15 и 10,5 кг обеспечивают возможность крепления на специальную экипировку и скрытность перемещения боевого расчета. Автономность и пятиминутное развертывание обеспечивают эффективность работы при штурмовых или разведывательных мероприятиях на территории противника, а также оперативность работы групп охранения на линиях боевого соприкосновения и охраняемых объектах. Расчет станции состоит из одного бойца-оператора.
Автономность работы станции обеспечивается компактным источником питания в течении 8 часов. Дополнительно предусмотрена возможность питания от сетей 220В или автомобильных систем 12В.
Использование частотно-модулированного сигнала позволяет обнаруживать неподвижные цели (зависшие БпЛА). Узкий луч сканирования обеспечивает скрытность работы станции от средств радиоэлектронной разведки (РЭР) и снижает риски поражения противорадиолокационными ракетами.
-
АРМ оператора НРЛС Репейник
-
Обучение операторов на передовой
-
НРЛС Репейник на боевом дежурстве
-
НРЛС Репейник в зоне СВО
-
Выставление угла по местности
-
Автоматическая турель РЭБ
-
НРЛС Репейник на боевом дежурстве
-
Специальная экипировка для СпН
-
Специальная экипировка для СпН
-
Интерфейс с топографией местности
-
Боец в специальной экипировке
-
АРМ оператора планшетного типа
-
НРЛС Репейник на боевом дежурстве
-
НРЛС Репейник с турелью РЭБ

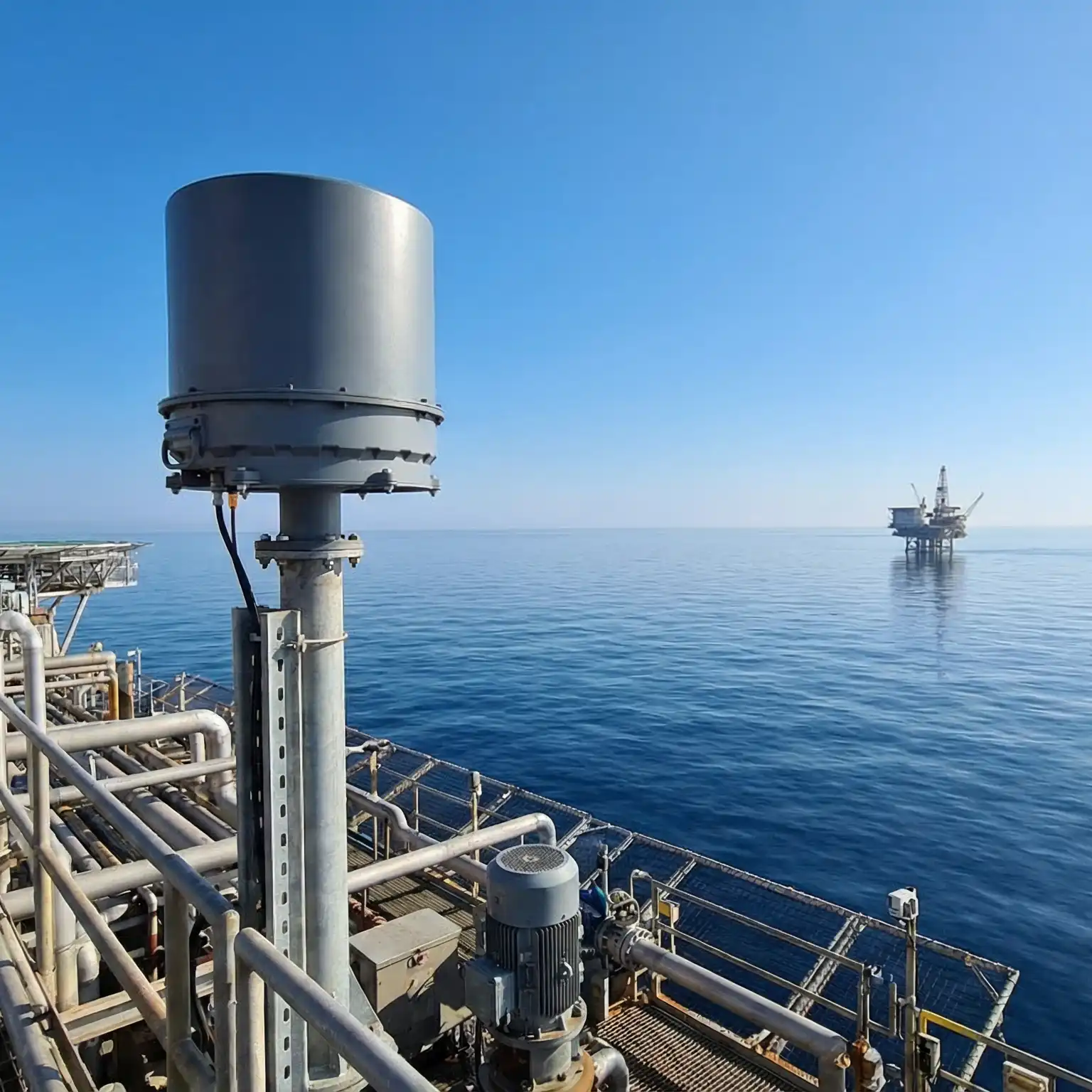

Конструкция разработана с учетом применения в различных широтах и погодных условиях, в том числе морских прибрежных районах, а возможность регулировки угла места позволяет повысить эффективность применения в различных складках местности. Элементы станции могут быть окрашены разными видами камуфляжа, включая применение покрытий с ИК-ремиссией. Конструктив дополнительно предусматривает стационарное, всепогодное и круглогодичное применение на охраняемых объектах.
Типы обнаруживаемых целей:
- беспилотные летательные аппараты (БпЛА), включая неподвижные
- любые заданные цели, включая людей и транспортные средства
Перспективные схемотехнические решения с использованием современной элементной базы и программная реализация алгоритмов цифровой обработки сигналов существенно снизили энергопотребление и габариты станции, одновременно увеличив ее эффективность.
| Тип цели | ЭПР, кв.м | Обнаружение, м | Подавление, м |
|---|---|---|---|
| Малые БпЛА (самодельные дроны-камикадзе, DJI Mavic) | 0,01 | 2 000 | 2 000 |
| Средние БпЛА (DJI Matrice 300 RTK) | 0,1 | 2 700 | 2 000 |
| Крупные БпЛА (тип Крыло) | 1 | 3 500 | 2 000 |
| Объекты с ЭПР 10 кв.м | 10 | 15 000 | 2 000 |
Интерфейс
Сопровождение и анализ до 256 целей осуществляется в современном графическом интерфейсе, созданном по UI/UX-методологии, с возможностью подключения топографических карт местности для интуитивного ориентирования и возможностью предварительной загрузки необходимых квадратов местности. Хранение архива траекторий движения объектов позволяет анализировать и выявлять системности для повышения эффективности противодействия. Программное обеспечение является кроссплатформенным и поддерживает различные операционные системы и платформы.
Интеграция
Комплекс свободно интегрируется с системами мониторинга воздушной обстановки, а также комплексами подавления и поражения посредством выдачи данных об обнаруженных БпЛА.
Данные траекторной обработки радиолокационного сигнала (целеуказания) могут применяться в ситуационных центрах обработки оперативной информации, комплексах технических систем охраны и противодействия несанкционированному проникновению в охраняемые зоны, а также автоматизированных и ручных средствах радиоэлектронной борьбы (РЭБ), включая командные планшеты. Предусмотрена возможность объединения станций и модулей подавления (РЭБ) в единую систему мониторинга и противодействия БпЛА с выдачей консолидированной информацией. Для гражданского охранного сектора применяемый частотный диапазон 9,2 – 9,5 ГГц не требует специальных разрешений надзорных ведомств, т.к. уровень ЭМИ соответствует СанПиН.
| Наименование параметра | Величина |
|---|---|
| Инструментальная дальность обнаружения, км | 15 |
| Время развертывания, минут | 5 |
| Количество одновременно сопровождаемых целей | 256 |
| Частотный диапазон, ГГц | X (9,2 – 9,5) |
| Зона обзора по азимуту, град | 360 |
| Угол места, град | 20 |
| Диапазон регулировки установки угла места с шагом 10 градусов, град | 0 – 40 |
| Темп полного обзора по азимуту, с | 2,5 |
| Разрешающая способность по дальности, м | 2,5 |
| Разрешающая способность по азимуту, градусов | 1,2 |
| Несущая частота/рабочая длина волны, ГГц | 9,455 |
| Ширина диаграммы направленности, градусов | 3 |
| Тип используемой системы координат для выдачи целеуказания | Полярная |
| Состав выдаваемой информации при выдаче целеуказания | Азимут, расчетная высота, расстояние до объекта |
| Диапазон рабочих температур, градусов Цельсия | от -40 до +50 |
| Автономная работа от одного источника питания, часов | 8 |
| Обмен данными, выдача формуляров целей и целеуказаний | Ethernet (RJ-45) |
| Возможность объединения в единую сеть нескольких станций | Да |
| Интеграция с системами подавления (РЭБ) | Да |
| Частота вращения подвижного блока, об/мин | 24 |
| Излучаемая мощность, Вт | 2 |
| Потребляемая мощность, Вт | 65 |
| Напряжение питания, В | ~220 |
| Габаритные размеры (Д×Ш×В), м | 0,3×0,46×0,65 |
| Масса (нетто) подвижного блока станции, кг | 10,5 |
| Масса (нетто) стационарного блока станции, кг | 15 |
Противодействие БпЛА

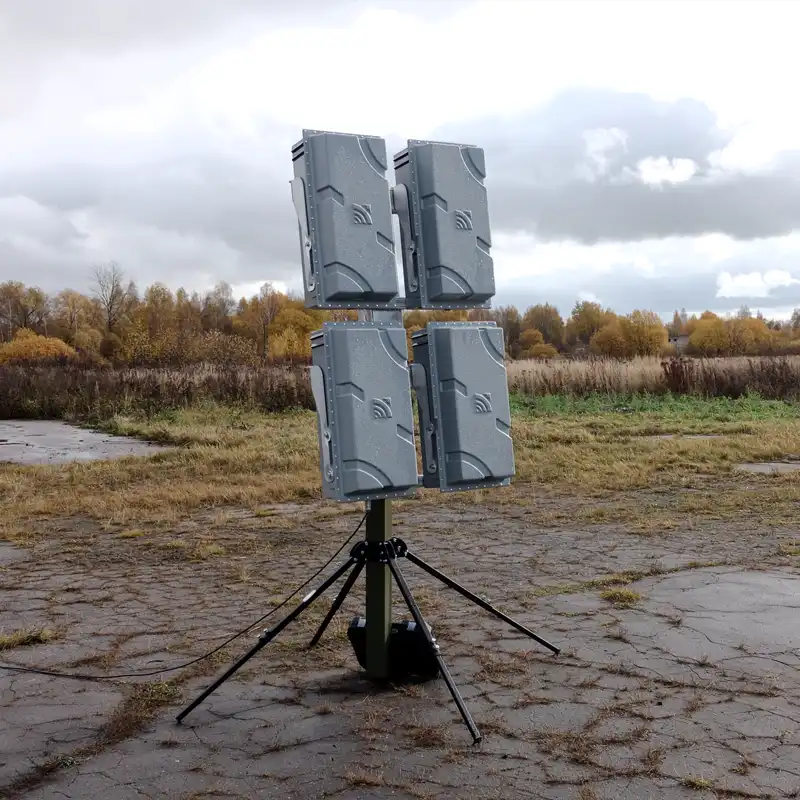

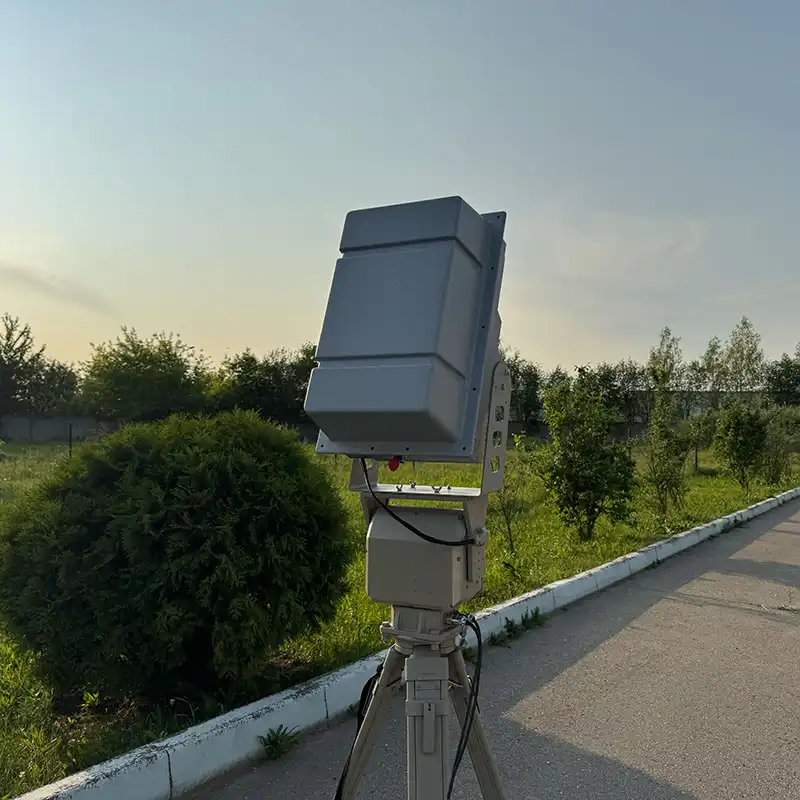

Для подавления обнаруженных БпЛА НРЛС «Репейник» дополнительно комплектуется турелями РЭБ «Пероед-С-АТ» с наведением по целеуказаниям от РЛС и стационарными блоками РЭБ «Пероед-М», «Пероед-М2», «Пероед-С», ГНСС «Мгла». Станция позволяет выдавать целеуказания на уже имеющиеся средства подавления и поражения, объединяя их для системного противодействия БпЛА.
Классификация БпЛА по типу частот и управления
1 класс. Типичные частотные диапазоны 2,4 / 5,2 / 5,8 ГГц.Коммерческие БпЛА, включая DJI Mavic/T30/M30.
2 класс. Типичные частотные диапазоны 700 / 800 / 900 МГц.Самодельные БпЛА, включая FPV-дроны камикадзе.
3 класс. Типичные частотные диапазоны 1,2 / 1,5 ГГц.Средние и тяжёлые БпЛА-камикадзе, летящие по заранее заложенному полетному заданию и корректируемые по спутниковой навигации.
| Наименование параметра | Величина |
|---|---|
| Классы подавляемых БпЛА | 1, 2 |
| Дальность подавления, м | 0 – 2000 |
| Сектор излучения по азимуту и по углу места, град | 55 |
| Скорость панорамирования, град/сек | 35 |
| Сектор вращения, град | 360 |
| Угол наклона, град | от -45 до +45 |
| Точность поворота, град | 0,1 |
| Напряжение питания, В | 220 |
| Потребляемая мощность, Вт | не более 450 |
| Защита от внешних факторов | IP65 |
| Диапазон рабочих температур, градусов Цельсия | от -20 до +55 |
| Габаритные размеры (Д×Ш×В), м | 1,05×0,31×0,38 |
| Масса изделия, кг | 37,7 |
| Наименование параметра | Величина |
|---|---|
| Классы подавляемых БпЛА | 1, 2 |
| Дальность подавления, м | 0 – 2000 |
| Сектор излучения по азимуту и по углу места, град | 55 |
| Напряжение питания, В | 220 |
| Потребляемая мощность, Вт | не более 540 |
| Защита от внешних факторов | IP65 |
| Диапазон рабочих температур, градусов Цельсия | от -20 до +40 |
| Габаритные размеры (Д×Ш×В), м | 0,775×0,275×0,183 |
| Масса изделия, кг | 14,2 |
| Наименование параметра | Величина |
|---|---|
| Классы подавляемых БпЛА | 3 |
| Дальность подавления, м | 0 – 8000 |
| Сектор излучения по азимуту и по углу места, град | 55 |
| Напряжение питания, В | 220 |
| Потребляемая мощность, Вт | не более 440 |
| Защита от внешних факторов | IP65 |
| Диапазон рабочих температур, градусов Цельсия | от -20 до +40 |
| Габаритные размеры (Д×Ш×В), м | 0,775×0,275×0,183 |
| Масса изделия, кг | 14,2 |
Типовые сценарии применения НРЛС «Репейник»
-
Разведывательные мероприятия
Разведывательная группа, убедившись стационарными средствами обнаружения в отсутствии БпЛА противника в секторе прохода ЛБС, пересекает ЛБС и на расстоянии середины дистанции маршрута разворачивает НРЛС Репейник, продолжая дальнейший маршрут и выполнение задания. Станция закрывает небо в диаметре 20 км или на расстоянии 10 км в каждую сторону маршрута следования от места установки. Вся информация о воздушной обстановке транслируется на планшеты бойцов группы. При обнаружении на маршруте следования БпЛА противника, разведывательная группа принимает решение о принятии мер дополнительной маскировки для не привлечения внимания БпЛА или подавлении обнаруженного БпЛА переносными модулями РЭБ.
-
Штурмовые мероприятия
Штурмовая группа, развернув на ЛБС станцию и убедившись в отсутствии БпЛА противника в секторе, пересекает ЛБС и продолжает дальнейший маршрут, выполняя боевой выход. Станция закрывает небо в диаметре 20 км или радиусом сектора 10 км от места установки. Вся информация о воздушной обстановке транслируется на планшеты бойцов группы с переносными комплексами РЭБ. При обнаружении БпЛА противника, бойцы группы подавляют обнаруженные БпЛА переносными модулями РЭБ или активирует быстро разворачиваемые автоматические турели РЭБ.
-
Охрана периметров
На ЛБС разворачивается одна или несколько станций с включенным режимом скрытия тыловой обстановки для исключения сопровождения взлетающих в тылу дружественных БпЛА. При необходимости, станции периодически перемещаются вдоль ЛБС для обеспечения живучести. Силами разведывательных групп за ЛБС на нейтральной территории скрытно устанавливаются замаскированные автоматические турели РЭБ, соединенные беспроводным методом в единую интрасеть со станциями. Вся информация о воздушной обстановке, установленных автоматических турелях РЭБ и местонахождении бойцов охранения с переносными комплексами РЭБ транслируется в ситуационный центр. При обнаружении БпЛА противника, оператор ситуационного центра подавляет обнаруженные БпЛА с помощью автоматических турелей РЭБ или выдавая данные азимута и высоты в ближайшие к цели переносные средства РЭБ у бойцов.
-
Охрана объектов
В противоположных частях объекта (не более 10 км) разворачивается одна или две станции, а также автоматические турели РЭБ, соединенные в единую интрасеть со станциями. Вся информация о воздушной обстановке, установленных автоматических турелях РЭБ и местонахождении охраны с переносными комплексами РЭБ транслируется в ситуационный центр объекта. При обнаружении нарушающего режимность объекта БпЛА, оператор ситуационного центра подавляет обнаруженные БпЛА с помощью автоматических турелей РЭБ или выдавая данные азимута и высоты в ближайшие к цели переносные средства РЭБ у бойцов.
Общие рекомендации более эффективного применения:
- автоматизированные турели РЭБ рекомендуется устанавливать между местом разворачивания станции и точкой выполнения задания
- выставлять угол места станции в соответствии со складками местности
- НРЛС Репейник и автоматические турели РЭБ возможно объединять многофункциональным интерфейсом в единую систему
- планшет отображения воздушной обстановки возможно применять для ориентирования на местности
